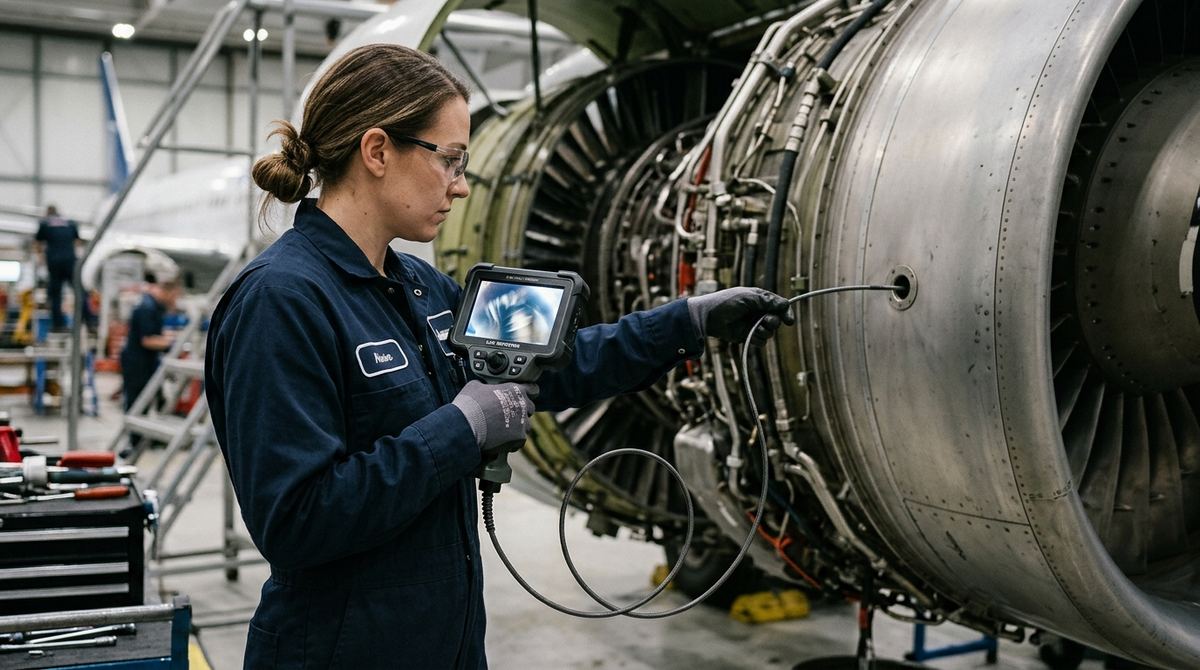

Su una turbina a gas o su un motore aeronautico lo smontaggio è l'intervento più costoso che esista: fermo macchina, ore di manodopera specializzata, ricambi, ricertificazione. L'ispezione boroscopica — l'esame visivo remoto eseguito attraverso le porte di accesso previste dal costruttore — è lo strumento che permette di conoscere lo stato del percorso gas senza smontare, e quindi di decidere su dati e non su ipotesi. Questa guida è applicativa: non spiega come scegliere un videoscopio in generale (per quello c'è la guida dedicata alla scelta del videoscopio industriale), ma come si imposta un'ispezione boroscopica su turbine e motori e cosa serve per farla bene.
Cos'è l'ispezione boroscopica e perché è il controllo di riferimento
La boroscopia (o videoscopia) è la forma remota dell'esame visivo (VT), il più antico dei controlli non distruttivi. Un videoscopio moderno è una sonda flessibile con sensore d'immagine in punta, illuminazione a LED, articolazione comandata della punta e, sui modelli di fascia alta, capacità di misura 3D delle indicazioni. I costruttori di motori prevedono nel progetto una serie di porte boroscopiche: fori filettati e tappati, distribuiti lungo il percorso gas, che danno accesso agli stadi del compressore, al combustore e agli stadi di turbina.
Il motivo per cui la boroscopia è centrale nei programmi di manutenzione è economico prima che tecnico: le zone calde di un motore accumulano danno progressivo (fatica termica, ossidazione, erosione) e la sola alternativa per vederle sarebbe lo smontaggio. Nei programmi di manutenzione aeronautica gestiti secondo il Regolamento (UE) 1321/2014 (Part-M/Part-145) le ispezioni boroscopiche compaiono sia come ispezioni programmate a intervalli definiti dall'OEM, sia come ispezioni straordinarie dopo eventi: sospetta ingestione di corpi estranei (FOD), sovratemperatura (overtemperature/hot start), stallo compressore, vibrazioni anomale.
I difetti tipici, zona per zona
Ogni sezione del motore ha i suoi meccanismi di danno. Saperli in anticipo è ciò che distingue un'ispezione da una "visita guidata":
| Zona | Difetti tipici | Cosa guardare |
|---|---|---|
| Compressore (fan e stadi) | Danni da FOD (nick, dent, tear, curl), erosione dei profili, cricche al bordo d'attacco, sfregamento all'apice (tip rub) | Bordi d'attacco e d'uscita delle palette, radice pala, tracce di contatto su case e abradable |
| Combustore | Cricche termiche, bruciature (burn-through), distorsione, perdita del rivestimento termico (TBC spallation), coking degli iniettori | Liner e cupole, zone attorno ai fori di diluizione, iniettori, accenditori |
| Turbina (NGV e palette) | Cricche da fatica termo-meccanica, ossidazione e corrosione a caldo (sulfidation), coating loss, fori di raffreddamento ostruiti, segni di creep, materiale fuso ridepositato | Bordo d'attacco e piattaforme delle palette, trailing edge, sigillature, uniformità di colore del coating |
Due precisazioni importanti. Primo: il danno da FOD trovato nel compressore impone quasi sempre di estendere l'ispezione a valle, perché i frammenti attraversano il motore. Secondo: la classificazione conta quanto il rilevamento. Un nick di 0,5 mm sul bordo d'attacco di una paletta di compressore può essere accettabile, riparabile per blending o motivo di rigetto a seconda dello stadio, della posizione sulla pala e dei limiti tabellati nel manuale del motore (Engine Manual / AMM). L'ispettore non decide "a occhio": misura e confronta con i limiti.
Come si pianifica l'ispezione: accessi, sequenza, rotazione
Un'ispezione boroscopica efficace si prepara prima di inserire la sonda:
- Mappa degli accessi: il manuale del motore definisce quali porte boroscopiche usare per quali stadi, con gli adattatori e le guide sonda dedicate. Su molti motori l'accesso a certi stadi è possibile solo da porte specifiche e con angolazioni precise.
- Rotazione controllata del rotore: per ispezionare tutte le palette di uno stadio serve far ruotare il rotore lentamente e in modo controllato (turning tool manuale o motorizzato), tenendo la punta della sonda in posizione stabile mentre le palette sfilano davanti all'ottica.
- Sequenza e conteggio: si ispeziona stadio per stadio, contando le palette a partire da un riferimento (paletta marcata o feature riconoscibile), così ogni indicazione è riconducibile a una pala precisa e ritrovabile al controllo successivo.
- Condizioni del motore: motore freddo, alimentazioni in sicurezza, accenditori disabilitati, procedure lockout; in aeronautico l'attività è gestita come task del programma di manutenzione approvato, con firma di personale autorizzato.
- Documentazione: foto e video di ogni indicazione con posizione (stadio, pala, zona), misura, confronto con i limiti e archiviazione nel fascicolo del motore. La tracciabilità tra ispezioni successive è ciò che permette di monitorare la propagazione di una cricca nota invece di rigettare il componente alla prima osservazione.
La guida di riferimento pubblica per l'impostazione dell'ispezione visiva in manutenzione aeronautica è l'Advisory Circular FAA AC 43-204 — Visual Inspection for Aircraft, che copre pianificazione, fattori umani, illuminazione e uso di boroscopi. In ambito industriale (turbine a gas per power generation, oil & gas), i requisiti dell'esame visivo remoto — risoluzione minima dimostrabile, condizioni di illuminazione, qualificazione della procedura — sono codificati in ASME BPVC Sezione V, Articolo 9, mentre la qualificazione del personale VT segue la ISO 9712.
Misurare le indicazioni: dallo stereo alla misura 3D
La decisione operativa (accettare, riparare, rigettare, ridurre l'intervallo di ricontrollo) dipende dalla dimensione dell'indicazione, non dalla sua semplice presenza. I videoscopi di fascia turbine offrono misura stereoscopica o a proiezione di fase: la punta acquisisce l'immagine da due prospettive (o proietta un pattern) e ricostruisce la superficie in 3D, permettendo di misurare lunghezza di una cricca, profondità di un dent, area di coating mancante, distanza punta-pala. I punti da verificare in pratica sono tre: l'accuratezza dichiarata alla distanza di lavoro reale (le tolleranze peggiorano allontanandosi dal difetto), la possibilità di validare la misura su blocchetti campione e la ripetibilità tra operatori. Una misura 3D affidabile trasforma la boroscopia da controllo qualitativo a dato ingegneristico su cui basare la decisione di manutenzione.
Il videoscopio per turbine: criteri specifici
Rispetto alla videoscopia generica, l'ambito turbine impone requisiti precisi:
- Diametro sonda 4 e 6 mm: il 6 mm è il riferimento per qualità d'immagine, illuminazione e robustezza; il 4 mm serve per porte e passaggi stretti. La disponibilità di sonde intercambiabili sulla stessa unità è un vantaggio operativo concreto.
- Articolazione a 360° precisa e stabile: comando fine della punta, mantenimento della posizione (brake/hold) mentre il rotore gira, ritorno neutro affidabile per l'estrazione in sicurezza.
- Qualità d'immagine e illuminazione: sensore ad alta risoluzione, gestione delle alte luci sulle superfici metalliche riflettenti, illuminazione potente per le camere di combustione, ottiche intercambiabili (visione frontale/laterale, profondità di campo adeguata).
- Misura 3D: stereo o a proiezione di fase, con accuratezza documentata e verificabile.
- Robustezza: guaina resistente all'abrasione, resistenza a carburante e oli, gestione della temperatura residua del motore, custodia e accessori da campo.
- Reporting: annotazioni, tagging stadio/pala, esportazione di report confrontabili tra ispezioni successive.
PITECH propone per queste applicazioni i videoscopi industriali JOINWE, con sonde nei diametri tipici da turbina e articolazione a 360°; l'inquadramento generale della tecnologia è nella pagina videoscopia industriale RVI.
Strumento interno o service esterno?
Molte realtà iniziano affidando le ispezioni boroscopiche a service esterni o al supporto OEM. L'internalizzazione dello strumento diventa razionale quando: le ispezioni sono ricorrenti (flotte di turbine industriali, MRO, power generation con fermate programmate); serve capacità di risposta immediata dopo eventi, senza attendere un tecnico esterno; oppure il valore del fermo macchina evitato supera in poche occasioni il costo dello strumento. Il service resta preferibile per esigenze episodiche o quando l'interpretazione richiede competenze di tipo motore non disponibili internamente — e in aeronautico l'autorizzazione dell'organizzazione di manutenzione resta comunque il vincolo che governa chi può firmare l'ispezione.
Per impostare la valutazione, il percorso corretto parte dall'applicazione: quali motori o turbine, quali porte di accesso e diametri, quali difetti e limiti di accettabilità, quante ispezioni all'anno. Su questa base si definisce la configurazione (diametri sonda, ottiche, misura, accessori) e la si prova sul caso reale. PITECH supporta questa valutazione in modo neutrale: puoi descrivere la tua applicazione dalla pagina contatti.
Domande frequenti sull'ispezione boroscopica di turbine e motori
Cos'è l'ispezione boroscopica di una turbina?
È un'ispezione visiva remota (RVI) eseguita inserendo un boroscopio o videoscopio attraverso le porte di accesso previste dal costruttore, per esaminare compressore, combustore e turbina senza smontare il motore. Permette di rilevare e misurare cricche, danni da corpi estranei (FOD), erosione, corrosione, bruciature e perdita di rivestimento su palette e componenti del percorso gas, confrontandoli con i limiti di accettabilità del manuale del motore.
Quali difetti si rilevano con la boroscopia in un motore aeronautico o in una turbina a gas?
Nel compressore: danni da FOD (nick, dent, tear), erosione dei profili, cricche al bordo d'attacco e sfregamento all'apice. Nel combustore: cricche termiche, bruciature, distorsioni e perdita del rivestimento termico (TBC). In turbina: cricche da fatica termo-meccanica, ossidazione e corrosione a caldo, coating loss, fori di raffreddamento ostruiti, danni da creep. Ogni indicazione va classificata e misurata secondo i limiti del manuale OEM.
Che diametro di sonda serve per l'ispezione boroscopica di turbine?
I diametri più usati sono 4 mm e 6 mm. Il 6 mm offre in genere immagine più luminosa, ottiche migliori e maggiore robustezza; il 4 mm serve dove le porte boroscopiche o i passaggi tra gli stadi sono stretti. La scelta dipende dalle porte di accesso del motore specifico: la pratica comune è dotarsi di sonde intercambiabili in entrambi i diametri, con articolazione a 360°.
L'ispezione boroscopica sostituisce lo smontaggio del motore?
No: la boroscopia è lo strumento che permette di decidere se lo smontaggio serve. Nei programmi di manutenzione è usata per ispezioni programmate, controlli dopo eventi (ingestione FOD, sovratemperatura) e monitoraggio di indicazioni note. Se le indicazioni rientrano nei limiti del manuale, il motore resta in esercizio, eventualmente con intervalli di ricontrollo ridotti; se li superano, si passa a smontaggio e riparazione.
Serve una qualifica per eseguire ispezioni boroscopiche?
In manutenzione aeronautica è un compito specialistico eseguito da personale autorizzato dall'organizzazione di manutenzione secondo il Regolamento (UE) 1321/2014 (Part-145/Part-M) e addestrato sul tipo motore; la FAA fornisce linee guida nell'AC 43-204. In ambito industriale la qualifica del personale per l'esame visivo (VT) è definita dalla ISO 9712 e i requisiti dell'esame visivo remoto da codici come ASME BPVC Sezione V, Articolo 9.
