Un collettore idraulico può passare ogni controllo esterno e poi trafilare in prova di tenuta, perché il diametro di un condotto interno, quello che nessun calibro raggiunge, è due centesimi oltre la tolleranza. Finché il pezzo resta integro quella quota non si misura: la si stima, oppure si taglia il componente per leggerla in sezione, sacrificandolo. Un CMM a contatto e uno scanner ottico si fermano nello stesso punto e per lo stesso motivo, perché misurano dove il tastatore o la luce arrivano, e dentro una cavità chiusa non arrivano. Sul versante metrologico la tomografia computerizzata industriale serve a colmare esattamente questo scarto: ricostruisce il pezzo come volume e misura anche ciò che sta all'interno, senza aprirlo.
Il tastatore tocca, la CT attraversa
La distanza tra la CT e gli strumenti di misura tradizionali sta tutta nel gesto. Una macchina di misura a coordinate a contatto (CMM) tocca il pezzo con un tastatore e registra le coordinate dei punti che riesce fisicamente a raggiungere; uno scanner ottico proietta luce strutturata o laser e cattura la superficie che vede. Entrambi lavorano bene finché la geometria da misurare è esposta. La tomografia acquisisce invece centinaia di radiografie mentre il pezzo ruota, e da quelle proiezioni ricostruisce un volume fatto di voxel, il pixel tridimensionale della scansione. In quel volume ogni superficie, esterna e interna, diventa un punto misurabile, perché il fascio di raggi X ha attraversato tutto lo spessore. È la stessa tecnologia della CT per la difettologia dei getti, con un obiettivo diverso: non trovare un poro, ma misurare una quota. I due usi hanno perfino mondi normativi separati, come si vedrà.
Dal voxel al confronto con il CAD

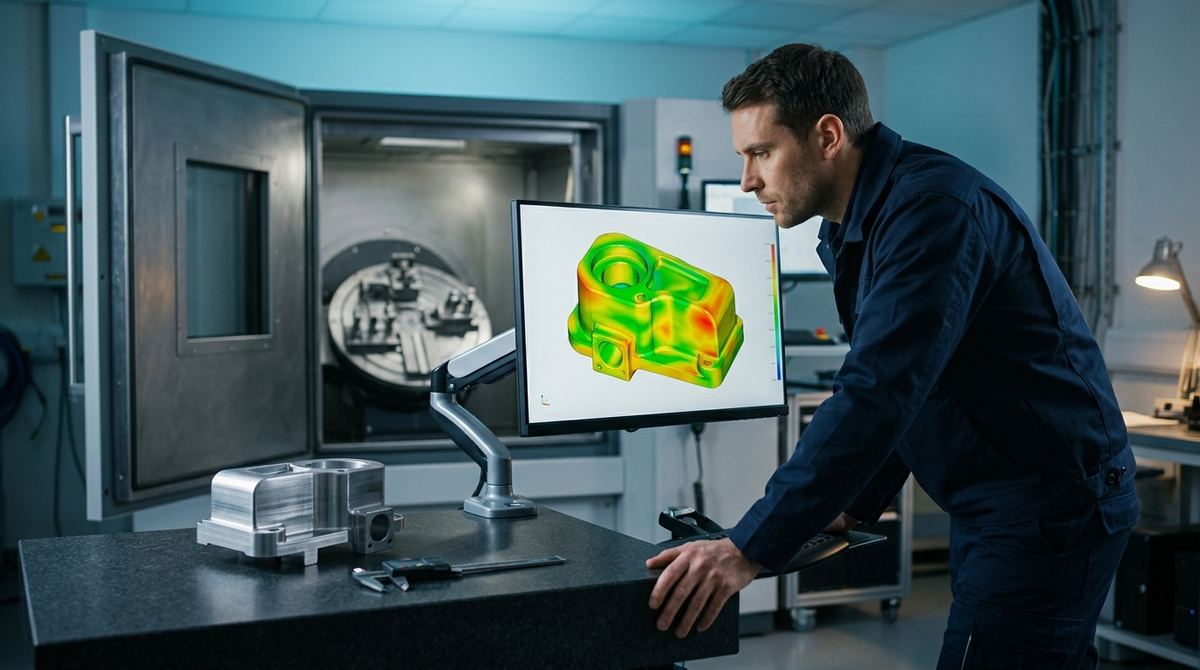

Dal volume ricostruito si estraggono le stesse grandezze che si misurerebbero al banco: diametri di fori, interassi, spessori di parete, planarità, quote GD&T. La differenza è che si estraggono tutte insieme, dentro e fuori, da un'unica acquisizione. L'operazione che più cambia il lavoro di chi controlla i primi articoli è però il confronto con il modello nominale. Si allinea il volume CT al CAD del pezzo e si visualizza lo scostamento di ogni punto della superficie reale rispetto a quella teorica come mappa a falsi colori: dove il pezzo ha materiale in più, dove ne ha in meno. Su una pressofusione, su un componente in additive manufacturing o su uno stampato in plastica, quella mappa dice in un colpo solo dove il ritiro, la deformazione o l'usura dello stampo stanno spostando la geometria, molto prima che una serie di misure puntuali lo faccia sospettare.
È il motivo per cui la metrologia CT ha messo radici dove le quote critiche stanno dentro il pezzo. In aerospazio sono i canali di raffreddamento di una paletta o le pareti sottili di una staffa in additive, geometrie che nessun tastatore percorre; nell'automotive sono gli scatolati pressofusi e i componenti dell'e-mobility, dove interasse dei fori e spessori di parete decidono l'accoppiamento; nel medicale sono i lumi interni e la porosità degli impianti, da misurare senza tagliare un pezzo destinato al corpo umano. In tutti e tre i casi il primo articolo è il momento in cui la misura interna vale di più, perché è lì che si decide se lo stampo, il programma di stampa o il processo sono a target, prima di lanciare la serie.
Di quanto ci si può fidare: l'incertezza è specifica del compito
Qui casca la domanda che ogni ufficio qualità pone per prima, e la risposta onesta non è un numero unico. L'accuratezza di una misura CT dipende dal pezzo, dal materiale, dalla geometria e dai parametri di scansione, e va dichiarata per quel compito specifico. La rassegna di Kruth e colleghi sugli Annali del CIRP (2011), il testo fondativo della disciplina, imposta la questione proprio sulla riferibilità al metro e sull'incertezza di misura, non sulla risoluzione dell'immagine. La linea guida tedesca VDI/VDE 2630, foglio 2.1 (edizione 2015), stabilisce come si determina l'incertezza task-specific e l'idoneità del processo di misura rispetto alla tolleranza da rispettare; il foglio 1.2 elenca le grandezze che ne influenzano il risultato.
Il modo pratico per arrivare a un numero è il metodo di sostituzione, mutuato dalla ISO 15530-3 dei CMM a contatto e adattato alla CT: si misura un pezzo di riferimento calibrato, geometricamente simile all'oggetto, e si ancora la misura tomografica a quel valore tracciabile. Poiché le due misure avvengono nelle stesse condizioni, il metodo cattura in un colpo solo errori della macchina, effetti ambientali, strategia di valutazione e operatore. Ha un costo: la procedura chiede almeno una ventina di ripetizioni, che sui tempi di una scansione CT non è un dettaglio. Dichiarare la dimensione del voxel, invece, non prova l'incertezza raggiunta, ed è il punto che quasi tutti i capitolati confondono.
CT, CMM tattile o scanner ottico: chi misura cosa
Le tre tecnologie non competono sullo stesso terreno, e sceglierle bene significa sapere dove ciascuna cede. Su una feature esterna accessibile e a tolleranza stretta il CMM a contatto resta il riferimento: tocca pochi punti con l'incertezza più bassa che ci sia. Lo scanner ottico è imbattibile in velocità sulle superfici esterne a forma libera, dove serve una nuvola densa in pochi secondi, ma sul chiuso e sulle superfici lucide o profonde è cieco quanto il CMM. La tomografia copre tutto il volume, interno compreso, in un'unica scansione, e non deforma i pezzi cedevoli perché non li tocca.
Il confronto diretto sulle geometrie interne è documentato. Uno studio pubblicato su Precision Engineering (Villarraga-Gómez, Lee e Smith, 2018) ha misurato gli stessi artefatti con CT e con CMM a contatto: sulle feature interne lo scostamento tra i due era inferiore a 5 µm nella maggior parte dei casi, con incertezze estese della CT comprese tra 1 e 20 µm; sui pezzi cedevoli, dove il tastatore introduce una forza che deforma, CT e CMM a forza nulla convergevano entro ±2 µm.
| Tecnica | Dove è più forte | Punto cieco |
|---|---|---|
| CMM a contatto | Feature esterne accessibili, minima incertezza | Geometrie interne chiuse; pezzi cedevoli deformati dalla tastatura; lentezza punto per punto |
| Scanner ottico | Superfici esterne a forma libera, nuvola densa e veloce | Interno del pezzo; superfici lucide, trasparenti o profonde |
| Tomografia CT | Volume completo, interno ed esterno, senza contatto | Incertezza task-specific; pezzi grandi o molto assorbenti; costo e tempo |
Il criterio, allora, si scrive quasi da sé. Se la quota che decide il pezzo è esterna, accessibile e va certificata alla minima incertezza, il CMM a contatto resta la scelta; se è una superficie esterna a forma libera da rilevare in fretta, l'ottico; se sta dentro il pezzo, se il componente è troppo complesso o troppo cedevole per essere toccato, o se serve misurare interno ed esterno nello stesso rilievo, la CT è l'unica delle tre che risponde.
Quando la CT non è la risposta
L'onestà su questo vale più di qualunque elenco di vantaggi. La tomografia costa e richiede tempo, e su pezzi grandi o molto densi, un blocco d'acciaio spesso, l'assorbimento del fascio fa salire l'incertezza fino a rendere la misura meno affidabile di un buon rilievo a contatto. C'è poi un quadro normativo da conoscere: la norma dedicata alla CT come sistema di misura di coordinate, la ISO 10360-11, è ancora allo stadio di bozza, quindi l'accettazione di un sistema si appoggia oggi alla VDI/VDE 2630 (foglio 1.3, che applica la ISO 10360 ai sensori CT) e alla ASME B89.4.23-2020, che un compratore può richiamare in offerta per far verificare le specifiche di accuratezza dichiarate, all'accettazione e nelle riverifiche periodiche. Qui non esiste la terza via che i capitolati cercano: o si qualifica l'incertezza sul compito con un campione calibrato simile al pezzo, accettando i tempi del metodo di sostituzione, oppure il valore che la CT restituisce resta un'indicazione, non una quota certificabile.
Si parte dalla quota che oggi non si misura
Chi produce fusioni, componenti additive o stampati con geometrie interne critiche, e oggi quelle quote le stima o le legge sezionando un pezzo, ha un modo diretto per capire cosa gli manca: far misurare in CT un componente reale, meglio se uno già dubbio o già scartato, e confrontare la mappa degli scostamenti rispetto al CAD con quello che il controllo attuale vedeva. È il percorso con cui PITECH imposta la valutazione: analisi della quota critica e del disegno, scansione dimostrativa su un pezzo del cliente con confronto CAD e stima dell'incertezza per quel compito, e una proposta motivata tra service ricorrente e sistema interno, compresa l'onestà di dire quando un CMM o un ottico bastano già. Una quota interna esiste anche quando nessuno strumento la raggiunge; la metrologia CT serve a smettere di trattarla come un'incognita. Per avviare la valutazione con un pezzo campione basta descrivere componente e quota critica dalla pagina contatti.
Domande frequenti su metrologia CT e misura dimensionale
La tomografia CT sostituisce la macchina di misura a coordinate?
No, le due tecniche si completano. Su una feature esterna accessibile e a tolleranza stretta il CMM a contatto resta il riferimento, perché tocca pochi punti con l'incertezza più bassa disponibile. La CT diventa insostituibile dove il CMM è cieco: geometrie interne chiuse, canali, sottosquadri, e pezzi troppo cedevoli per essere toccati senza deformarli. Uno studio su Precision Engineering (Villarraga-Gómez, Lee e Smith, 2018) ha misurato gli stessi artefatti con CT e con CMM a contatto trovando, sulle feature interne, scostamenti inferiori a 5 µm nella maggior parte dei casi.
Che precisione ha una misura dimensionale in CT?
Non esiste un numero valido in assoluto: l'accuratezza della CT dipende dal pezzo, dal materiale, dalla geometria e dai parametri di scansione, e va dichiarata per quel compito specifico (task-specific), come stabilisce la VDI/VDE 2630 foglio 2.1. Il modo pratico di quantificarla è il metodo di sostituzione mutuato dalla ISO 15530-3: si misura un pezzo di riferimento calibrato simile all'oggetto e si ancora a quel valore tracciabile la misura CT. Dichiarare la dimensione del voxel non prova l'incertezza raggiunta. Nello studio su Precision Engineering (2018) le incertezze estese della CT sulle feature interne erano comprese tra 1 e 20 µm.
Come funziona il confronto CAD-pezzo in tomografia?
Si allinea il volume CT ricostruito al modello CAD nominale del pezzo e si visualizza lo scostamento di ogni punto della superficie reale rispetto a quella teorica come mappa a falsi colori (actual/nominal): materiale in eccesso da un lato, in difetto dall'altro. Dallo stesso volume si estraggono anche le feature GD&T: diametri di fori, interassi, spessori di parete, planarità, interne ed esterne insieme. Su pressofusioni, componenti additive e stampati la mappa mostra in un colpo solo dove ritiro, deformazione o usura dello stampo stanno spostando la geometria.
Esiste una norma per usare la CT come strumento di misura?
Il riferimento principale è la serie di linee guida VDI/VDE 2630 (foglio 1.1 fondamenti, 1.2 grandezze d'influenza, 1.3 applicazione della ISO 10360 ai sensori CT, 2.1 incertezza task-specific). La norma ISO dedicata alla CT come sistema di misura di coordinate, la ISO 10360-11, è ancora allo stadio di bozza; per la valutazione delle prestazioni si usa la ASME B89.4.23-2020, richiamabile in offerta per verificare all'accettazione e nelle riverifiche periodiche le specifiche di accuratezza dichiarate. La ISO 15708 disciplina invece la CT come metodo di controllo non distruttivo, non come strumento metrologico.
Meglio il service di metrologia CT o un sistema interno?
Decide il ritmo delle misure che servono. Per esigenze episodiche, come la qualifica di un primo articolo, la validazione di uno stampo o un'analisi su un pezzo contestato, il service è la scelta razionale. Quando la misura interna entra nel ciclo, con controlli ricorrenti sui lotti o correzioni di stampo che dipendono dall'esito della scansione, il tempo di andata e ritorno dal service diventa il collo di bottiglia e il sistema interno ripaga in velocità di iterazione. Il modo concreto di decidere è contare le misure dell'ultimo anno e quelle attese nel prossimo.
