Ultrasuoni PAUT

Ultrasuoni Phased Array (PAUT): cos'è, vantaggi e quando conviene

Guida tecnica agli ultrasuoni phased array: come funziona una sonda multielemento, cosa sono leggi focali, S-scan ed E-scan, cosa cambia rispetto all'UT convenzionale, dove il PAUT rende di più (saldature, corrosion mapping, geometrie complesse), quali norme lo regolano e come scegliere lo strumento.

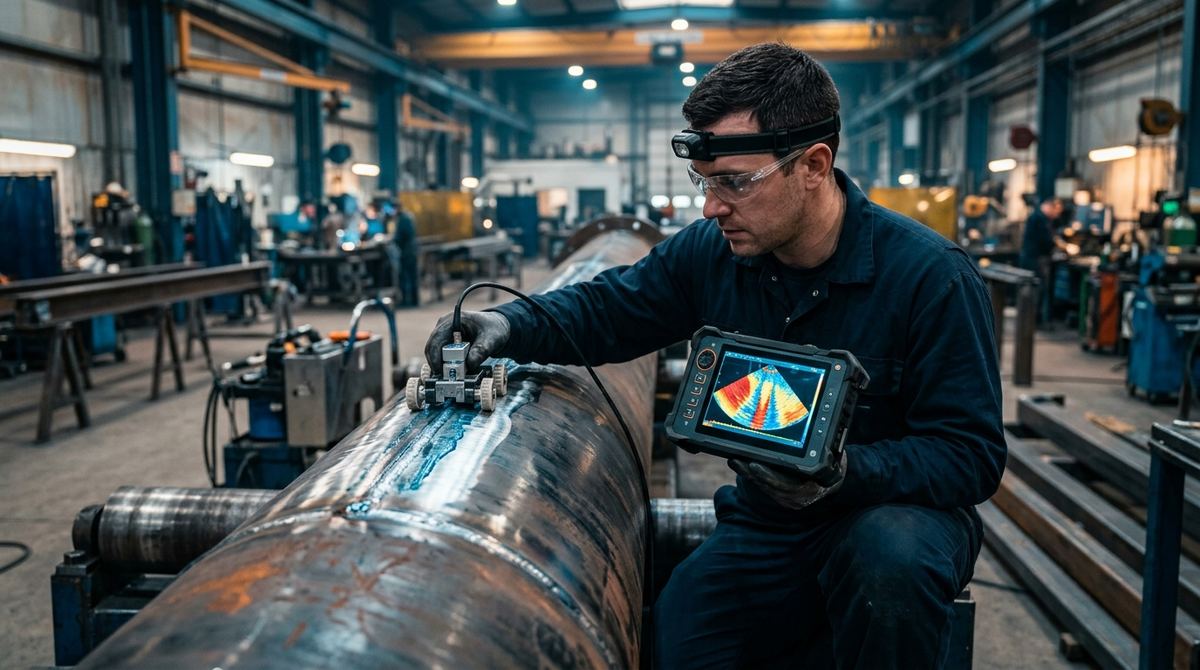

Controllo saldatura con ultrasuoni phased array PAUT: sonda multielemento con scanner encoder e strumento con S-scan a colori

Nell'ultrasuono convenzionale l'operatore vede un segnale — l'A-scan — e lo interpreta in tempo reale, senza lasciare traccia di ciò che ha visto. Il phased array (PAUT, Phased Array Ultrasonic Testing) cambia entrambe le cose: produce immagini in sezione del materiale e registra tutti i dati con la posizione della sonda. È il motivo per cui il PAUT è diventato lo standard di fatto per il controllo di saldature critiche, corrosion mapping e componenti complessi. Questa guida spiega il principio in modo chiaro, mette in fila vantaggi e limiti reali e dà i criteri per capire quando il passaggio dall'UT convenzionale conviene davvero.

Il principio: tanti elementi, un fascio controllato elettronicamente

Una sonda phased array contiene molti piccoli elementi piezoelettrici — tipicamente 16, 32, 64 o 128 — affiancati in un array lineare (o a matrice). Ogni elemento può essere eccitato con un ritardo temporale individuale. È lo stesso principio dell'interferenza delle onde: se gli elementi emettono con ritardi opportunamente calcolati — le leggi focali (focal laws) — i fronti d'onda elementari si sommano in un fascio complessivo di cui si controllano elettronicamente due proprietà:

  • l'angolo di propagazione (beam steering): ritardi progressivi lungo l'array inclinano il fronte d'onda risultante;
  • la focalizzazione (beam focusing): ritardi a profilo parabolico concentrano l'energia a una profondità scelta, migliorando risoluzione e rapporto segnale/rumore in quella zona.

In ricezione avviene il processo speculare: i segnali dei singoli elementi vengono ritardati e sommati coerentemente. Da qui derivano le rappresentazioni tipiche del PAUT:

  • S-scan (scansione settoriale): lo strumento spazza elettronicamente un intervallo di angoli (per esempio da 40° a 70°) e compone un'immagine a settore della sezione del pezzo: la "fetta" a colori che è diventata il simbolo del phased array.
  • E-scan (scansione elettronica o lineare): lo stesso gruppo di leggi focali viene commutato lungo l'array, muovendo elettronicamente il fascio a angolo costante: come far scorrere una sonda convenzionale, ma senza muoverla.
  • C-scan: abbinando la sonda a uno scanner con encoder, i dati vengono mappati sulla superficie: è la vista in pianta usata nel corrosion mapping.

Il tutto resta fisica dell'ultrasuono classica: riflessione alle interfacce, conversione di modo, attenuazione. Il phased array non cambia la fisica: cambia il controllo del fascio e la quantità di informazione raccolta.

PAUT vs UT convenzionale: cosa cambia davvero

AspettoUT convenzionalePhased array (PAUT)
Copertura angolareUn angolo per sonda/zoccolo (45°, 60°, 70°)Intervallo di angoli in un'unica passata (S-scan)
Presentazione datiA-scan (segnale), interpretazione in tempo realeImmagini S-scan/E-scan/C-scan + A-scan
RegistrazioneTipicamente nessuna (solo verbale/report)Dati completi con posizione encoder, rianalizzabili
Ripetibilità e auditDipende dall'operatoreScansione codificata, confrontabile nel tempo
Velocità su saldaturePiù passate con più sondeUna-due passate lungo il giunto
Costo strumento e setupBassoPiù alto; richiede scan plan e taratura più articolata
PersonaleUT livello 2 ISO 9712Qualifica specifica phased array

La differenza più sottovalutata è l'ultima riga: il PAUT non è "un UT con lo schermo a colori". Senza uno scan plan corretto (copertura del volume di saldatura, angoli, leggi focali, tarature su blocchi con riflettori noti) l'immagine a colori dà solo un'illusione di completezza. La formazione e la qualifica specifica del personale sono parte del costo reale di adozione.

Dove il PAUT rende di più

  • Controllo saldature: l'applicazione principe. Testa-testa su tubazioni e recipienti in pressione, giunti strutturali, saldature d'angolo con accesso limitato. Il fascio spazzato coglie difetti planari con orientazioni diverse — mancata fusione al bordo del cianfrino, mancata penetrazione, cricche — e l'immagine ne facilita il dimensionamento in profondità e altezza.
  • Corrosion mapping: mappe C-scan di spessore residuo su tubazioni, fasciami e fondi serbatoio, con densità di punti e produttività impensabili con lo spessimetro puntuale; le mappe codificate sono confrontabili tra ispezioni successive per stimare i rate di corrosione.
  • Compositi: delaminazioni, porosità e inclusioni in laminati aeronautici, con array lineari a 0° ad alta densità di elementi.
  • Geometrie complesse: boccole, alberi, radici palari, componenti con superfici curve: dove una sonda convenzionale richiederebbe zoccoli dedicati per ogni angolo, il phased array adatta il fascio via software (fino alle sonde a matrice per steering fuori piano).

Da citare di passaggio: nelle applicazioni su saldature spesse il PAUT viene spesso affiancato dal TOFD in configurazioni combinate su un unico scanner; l'approfondimento comparativo esula da questa guida.

Vantaggi e limiti reali

Vantaggi: velocità (meno passate, più copertura), registrazione completa dei dati — che significa rianalisi a posteriori, seconda opinione, audit del cliente finale e storicizzazione —, immagini che riducono l'ambiguità interpretativa, migliore probabilità di rilevamento su difetti planari comunque orientati, e la possibilità, ammessa dai principali codici di costruzione, di sostituire la radiografia su molte saldature: senza sorgenti radiogene, senza interrompere le altre lavorazioni in cantiere. Per il confronto tra metodi radiografici e ultrasonori vedi l'approfondimento radiografia industriale vs ultrasuoni UT.

Limiti: investimento iniziale superiore (strumento, sonde, scanner, software, formazione); dipendenza dalla qualità dello scan plan e delle tarature; accoppiamento da garantire su superfici irregolari; materiali a grano grosso e anisotropi (saldature austenitiche, Inconel) che deviano e attenuano il fascio e richiedono sonde dedicate a onde longitudinali trasmissione-ricezione; e il fatto che l'immagine non elimina la competenza: la classificazione delle indicazioni resta un giudizio da livello 2/3 qualificato.

Punto chiave: il valore del PAUT non è lo schermo a colori, è il dato registrato e ripetibile. Se il tuo cliente finale chiede evidenza oggettiva del controllo, se i giunti sono critici o se le mappe di corrosione devono essere confrontabili nel tempo, il phased array non è un upgrade: è la risposta alla domanda. Se nessuna di queste condizioni vale, un buon UT convenzionale resta difendibile.

Le norme di riferimento

  • ISO 13588 — esame ultrasonoro delle saldature con tecnologia phased array (semi)automatizzata: livelli di esame, requisiti di procedura e di apparecchiatura.
  • ISO 20601 — phased array su saldature di acciaio di spessore sottile (tipicamente da 6 mm): estende l'applicabilità dove l'UT convenzionale è al limite.
  • Serie ISO 18563 — caratterizzazione e verifica di strumenti, sonde e sistemi phased array: è la base per dimostrare che la catena di misura è sotto controllo.
  • ASME BPVC Sezione V, Articolo 4 — esame ultrasonoro per i codici americani di recipienti in pressione e piping, con i requisiti per le tecniche con registrazione dei dati.
  • ISO 17640 — esame ultrasonoro convenzionale delle saldature: il riferimento da cui si parte quando si valuta il passaggio al phased array.

Nota pratica: l'accettabilità delle indicazioni non sta in queste norme di tecnica, ma nei criteri del codice di costruzione o della specifica di progetto applicabile. Tecnica e criteri vanno sempre dichiarati insieme nella procedura.

Come scegliere uno strumento PAUT

  • Architettura canali: indicata come "attivi:totali" (16:64, 32:128...). I canali attivi determinano l'apertura utilizzabile per legge focale, i totali quante sonde/elementi gestisci senza multiplexer esterni. Per saldature standard 16:64 è spesso sufficiente; corrosion mapping ad alta densità e sonde a matrice chiedono di più.
  • Sonde e zoccoli: frequenza (2-5 MHz tipica su acciaio al carbonio, più alta su spessori sottili e compositi), numero e passo degli elementi, zoccoli per l'intervallo angolare richiesto, sonde dedicate per materiali attenuanti.
  • Scanner ed encoder: la registrazione codificata è ciò che rende il dato difendibile: valutare scanner per tubazioni (catene magnetiche, cinghie), su superfici piane e l'aderenza ai diametri reali del parco da ispezionare.
  • Software: costruzione dello scan plan con simulazione della copertura, tarature guidate (TCG/DAC), analisi e reporting, esportazione dati in formati rileggibili: nel PAUT il software pesa quanto l'hardware.
  • Evoluzione TFM/FMC: molti strumenti attuali offrono anche Total Focusing Method su acquisizione Full Matrix Capture (riferimento pubblico: ISO 23865), con focalizzazione in ogni punto della regione di interesse: utile su difetti fini, da valutare per la prospettiva d'uso futura.
  • Ergonomia e cantiere: peso, autonomia, leggibilità al sole, robustezza IP, gestione file: un controllo di 8 ore in quota si giudica anche da qui.

Quando conviene il passaggio da UT a PAUT

Il passaggio conviene quando almeno una di queste condizioni è vera: i controlli sono ricorrenti e i volumi giustificano la produttività maggiore; il committente o il codice richiedono dati registrati e tracciabili; le geometrie moltiplicherebbero le sonde convenzionali necessarie; serve sostituire la radiografia per ragioni di sicurezza o di continuità del cantiere; oppure il corrosion mapping deve produrre mappe confrontabili nel tempo. Non conviene, o non ancora, quando i controlli sono spot, le geometrie semplici e nessuno chiede il dato registrato: in quel caso il costo di strumento, formazione e qualifica non si ripaga.

La valutazione corretta parte dall'applicazione, non dal listino: giunti o componenti da controllare, spessori e materiali, difetti attesi, criteri di accettabilità, volumi annui. Su questa base si definiscono configurazione (canali, sonde, scanner) e procedura, e si prova sul pezzo reale. PITECH supporta questa valutazione in modo neutrale nell'ambito delle soluzioni di ultrasuoni industriali PAUT/TOFD: puoi descrivere la tua applicazione dalla pagina contatti.

Domande frequenti sugli ultrasuoni phased array (PAUT)

Cosa sono gli ultrasuoni phased array (PAUT)?

Il PAUT (Phased Array Ultrasonic Testing) è una tecnica di controllo non distruttivo che usa sonde composte da molti elementi piezoelettrici (tipicamente 16, 32, 64 o più). Eccitando gli elementi con ritardi calcolati (leggi focali), il fascio ultrasonoro viene orientato e focalizzato elettronicamente senza muovere la sonda. Il risultato è un'immagine in sezione del materiale (S-scan, E-scan) invece del solo segnale A-scan della UT convenzionale.

Qual è la differenza tra PAUT e ultrasuoni convenzionali?

La sonda UT convenzionale ha un singolo elemento e un solo angolo per zoccolo: per coprire una saldatura servono più sonde e più passate. Il PAUT copre un intervallo di angoli (per esempio 40-70°) in un'unica passata, produce immagini in sezione più facili da interpretare, registra tutti i dati con posizione encoder e rende il controllo ripetibile e documentabile. In cambio richiede strumenti più costosi, taratura più articolata e personale con qualifica specifica.

Quali norme regolano il controllo PAUT delle saldature?

I riferimenti principali sono la ISO 13588 (esame ultrasonoro delle saldature con tecnologia phased array automatizzata o semi-automatizzata), la ISO 20601 (phased array su saldature di acciaio di spessore sottile), la serie ISO 18563 per la caratterizzazione e verifica della strumentazione e, in ambito codici americani, ASME BPVC Sezione V, Articolo 4. La qualifica del personale segue la ISO 9712.

Il PAUT può sostituire la radiografia sulle saldature?

In molti casi sì: i principali codici di costruzione ammettono l'esame ultrasonoro avanzato con registrazione dei dati in alternativa alla radiografia, con vantaggi su sicurezza (nessuna sorgente radiogena), cantiere non interrotto e sensibilità ai difetti planari come le mancate fusioni. La radiografia resta preferibile o complementare per alcuni difetti volumetrici, geometrie e materiali: la scelta va fatta su difetti attesi, spessori, accessibilità e requisiti del codice applicabile.

Quando conviene passare dall'UT convenzionale al PAUT?

Quando i volumi di controllo sono ricorrenti (saldature in produzione o in cantiere, corrosion mapping su asset estesi), quando il cliente finale o il codice richiede dati registrati e tracciabili, quando le geometrie complesse renderebbero necessarie troppe sonde convenzionali, o quando serve aumentare velocità e probabilità di rilevamento. Per controlli spot occasionali su geometrie semplici, l'UT convenzionale resta spesso la scelta più economica.
