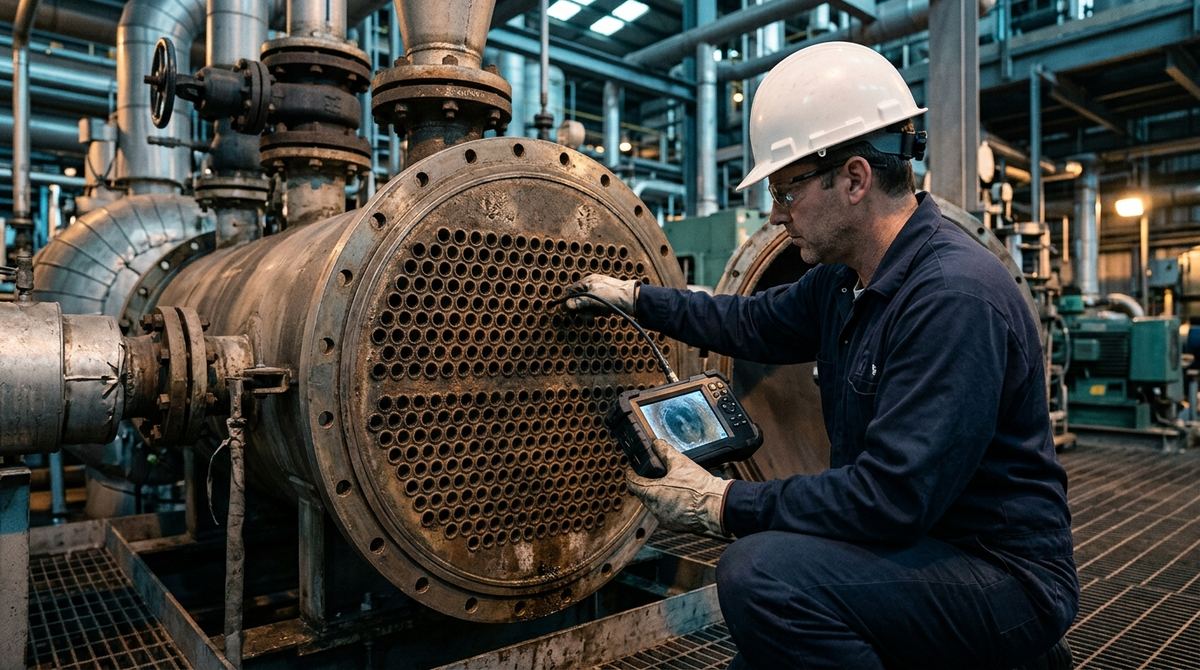

In ogni fermata programmata arriva il momento in cui qualcuno, davanti a uno scambiatore con la testata aperta, deve decidere se il fascio tubiero esce o resta. Il programma della fermata non ha margini per i sospetti: estrarre un fascio significa gru, flange, guarnizioni nuove, prove finali, giorni interi di finestra occupata; lasciarlo dov'è significa firmarne l'idoneità fino alla fermata successiva. Fino a qualche anno fa quella decisione si prendeva incrociando lo storico, le perdite di scambio termico e l'esperienza di chi conosce l'impianto. Il videoscopio l'ha cambiata alla radice, perché entra nei tubi con le sole testate aperte e riporta l'unica informazione capace di spostare il verdetto: quello che c'è dentro davvero.
Dentro i tubi il danno ha facce diverse
Chi ispeziona scambiatori lato acqua di raffreddamento impara presto a riconoscere una progressione. Il segnale d'allarme di solito è termico e arriva prima di qualunque telecamera: lo scambiatore rende meno, e API RP 571 — la raccolta con cui l'American Petroleum Institute cataloga oltre sessanta meccanismi di danno delle apparecchiature fisse, con materiali suscettibili, fattori critici e metodi di ispezione consigliati — indica nel fouling la prima voce da sospettare. Dentro il tubo, il deposito che riduce lo scambio termico raramente è solo un problema di rendimento. Sotto quello strato la chimica locale cambia, e la corrosione sotto deposito lavora coperta: la superficie che il getto d'acqua ha ripulito può sembrare sana, mentre il metallo sotto i depositi residui continua a perdere spessore.
Il caso più subdolo è la corrosione microbiologica, la MIC. Le colonie batteriche costruiscono tubercoli che sembrano semplici incrostazioni; sotto, nei materiali al carbonio, il danno tipico ha la morfologia del pit dentro il pit, mentre negli inox si sviluppano cavità sub-superficiali con un'apertura piccola in confronto al metallo mancante. Un operatore che si limiti a contare i pit visibili sottostima il danno quasi per costruzione. Per questo la lettura delle immagini richiede la stessa competenza dell'acquisizione: il videoscopio documenta la morfologia, ma è la conoscenza dei meccanismi a trasformare l'immagine in una diagnosi. C'è poi un prerequisito che nessuna scheda tecnica può aggirare: un tubo sporco mostra il deposito, non il metallo. L'ispezione si pianifica dopo l'idropulizia del fascio, e la qualità della pulizia decide la qualità della diagnosi.
La sonda la sceglie lo scambiatore
Prima di qualunque confronto tra modelli, la scelta della sonda è un esercizio di geometria. I fasci tubieri costruiti secondo le pratiche TEMA usano otto diametri esterni standard, e i due di gran lunga più diffusi sono 19,05 mm (3/4") e 25,4 mm (1"): tolto lo spessore di parete, il diametro interno utile scende tipicamente tra i 15 e i 21 mm. In quel foro devono passare la sonda, la sua illuminazione e abbastanza spazio per non strisciare l'ottica sui depositi: è il motivo per cui le sonde da 4 e 6 mm sono diventate lo standard di fatto dell'ispezione dei fasci, con la versione da 8 mm dove il diametro lo consente e serve più luce.
Le lunghezze pesano quanto i diametri, e vengono sottovalutate più spesso. I tubi degli scambiatori a fascio estraibile vanno tipicamente da 3.600 a 9.000 mm, e nelle costruzioni a tubi fissi si arriva a 15.000: una sonda che ispeziona dall'estremità deve coprire l'intera lunghezza, il che porta le configurazioni utili a 7,5 metri e oltre, contro i 1,5–7,5 delle sonde standard e le versioni speciali da 10–15 metri. Dentro un tubo dritto l'articolazione della punta conta meno che in una turbina, ma restano decisivi il centraggio dell'ottica e la misura: le tecniche stereo o a ombra permettono di dimensionare un pit direttamente dall'immagine e di confrontarlo con un criterio di accettazione, invece di archiviare una fotografia e un'opinione. Su come questi requisiti si traducono in specifiche di acquisto, la guida alla scelta del videoscopio scende nel dettaglio.
Dalla piastra tubiera al rapporto finale
Un'ispezione che produca una decisione, e non una collezione di filmati, si costruisce prima di accendere lo strumento. Si parte dagli accessi: quali testate saranno aperte, in che sequenza rispetto alla pulizia, quanto tempo la finestra di fermata concede per ogni apparecchio. Si definisce poi la copertura sulla piastra tubiera: l'ispezione completa di centinaia di tubi non sempre è compatibile con i tempi, e allora la selezione segue la logica del danno, privilegiando le zone di ingresso del fluido dove lavora l'erosione, i tubi periferici e le zone di ristagno dove i depositi si accumulano, oltre ai tubi già tappati nelle fermate precedenti, che raccontano la storia dell'apparecchio. Ogni tubo ispezionato va identificato sulla mappa della piastra con il suo esito, perché il valore del rapporto sta nel confronto con la fermata successiva.
Su procedura e documentazione il riferimento è ASME BPVC Sezione V, Articolo 9, che disciplina l'esame visivo diretto e remoto: requisiti del personale, illuminazione minima, procedura scritta, registrazione dei risultati; i criteri di accettazione oltre i requisiti del Codice sono oggetto di accordo tra le parti contraenti, e conviene fissarli prima dell'ispezione, non davanti alle immagini. Per collocare il controllo nel tempo, API 570 dà la cadenza sulle tubazioni: per la Classe 1 misure di spessore e ispezione visiva esterna almeno ogni 5 anni o, se minore, ogni metà della vita residua calcolata; per la Classe 2 si arriva a 10 anni. Quel "se minore" è la parte intelligente della regola, perché accorcia gli intervalli esattamente dove la corrosione corre. Saltare la pianificazione non fa risparmiare tempo: lo sposta, trasformando l'ispezione in una raccolta di immagini non riferibili che nessuno, sei mesi dopo, saprà più collocare su un tubo preciso.
Sulle tubazioni di processo il metodo cambia poco, gli accessi molto. Si entra da una flangia aperta, da una valvola smontata, da un bocchello, e la scelta dei punti segue ancora i meccanismi di danno: API RP 571 concentra la corrosione localizzata nei punti di iniezione, nelle gambe morte dove il fluido ristagna e a valle dei cambi di direzione, ed è lì che conviene puntare l'ottica. Il videoscopio rende di più proprio dove la misura di spessore dall'esterno è cieca o poco pratica: la verifica della radice delle saldature su linee nuove prima della messa in servizio, la ricerca di depositi e ostruzioni, la conferma visiva di un'indicazione che gli spessimetri hanno segnalato su un punto di controllo. E anche qui vale la logica del confronto nel tempo: un'immagine riferita a un punto preciso della linea, ripetuta a ogni fermata, vale più di cento immagini generiche.
Quello che la telecamera non misurerà mai
Un fornitore serio lo dice prima che lo scopriate: il videoscopio vede la superficie, e la superficie non è lo spessore. La misura stereo dimensiona un pit che affiora, ma non dice quanta parete resta sotto, non vede l'assottigliamento dal lato mantello, non quantifica la perdita di metallo distribuita. Per quei numeri servono altri metodi: gli ultrasuoni per la misura di spessore, la tecnica IRIS per la mappatura completa della parete del tubo, le correnti indotte per lo screening veloce dei materiali non ferromagnetici. Il flusso di lavoro maturo li mette in fila: il videoscopio come screening diagnostico che classifica i tubi e individua i meccanismi di danno, le tecniche quantitative concentrate sui tubi che lo screening ha segnalato. Chiedere alla telecamera un dato di spessore è un errore di impostazione; usarla per decidere dove misurare è il suo mestiere.
Il conto della fermata si fa in giorni, non in immagini
L'economia dell'ispezione videoscopica non ha bisogno di cifre inventate, perché il ragionamento sta in piedi da solo. Aprire le testate è un lavoro di ore; estrarre un fascio è un lavoro di giorni, e i giorni di una fermata programmata sono la risorsa più contesa dell'impianto. Ogni fascio estratto "per sicurezza" e trovato sano è una finestra di gru e manodopera specializzata spesa per confermare un dubbio; ogni fascio lasciato in servizio senza guardarci dentro è una scommessa che si riscuote alla fermata dopo. Lo screening videoscopico riduce entrambe le code: i fasci si classificano per condizione reale, le estrazioni e i ritubaggi si concentrano dove il danno c'è, e i materiali si ordinano in anticipo, quando i tempi di approvvigionamento dei tubi sono ancora compatibili con il calendario. Il rendimento dell'operazione cresce con la qualità della diagnosi, ed è per questo che strumento, pulizia e competenza di lettura vanno considerati un pacchetto unico. Lo stesso approccio, portato su turbine e motori, è raccontato nella guida all'ispezione boroscopica di turbine.
Vederlo funzionare sul proprio impianto
La prova più onesta di un videoscopio non si fa in sala riunioni: si fa su uno scambiatore vero, con i suoi tubi, i suoi depositi e la sua storia. PITECH, nell'ambito delle soluzioni di videoscopia industriale RVI, distribuisce videoscopi industriali con sonde intercambiabili nei diametri e nelle lunghezze richiesti dai fasci tubieri, e imposta la valutazione con una dimostrazione in campo: si sceglie un apparecchio rappresentativo, si verifica che la sonda copra davvero diametri e lunghezze dei tubi, si acquisiscono immagini e misure su difetti reali e si costruisce insieme il formato di rapporto che l'ispettore e il cliente finale dovranno accettare. Un fascio tubiero si apre per quello che si è visto, non per quello che si teme. Per organizzare una dimostrazione sul proprio impianto basta descrivere apparecchi e geometrie dalla pagina contatti.
Domande frequenti sull'ispezione videoscopica di scambiatori e tubazioni
Cosa si vede con un videoscopio dentro i tubi di uno scambiatore?
Dopo una pulizia adeguata del fascio, il videoscopio mostra lo stato reale della superficie interna: depositi e fouling residui, pitting, corrosione sotto deposito, tubercoli tipici della corrosione microbiologica (MIC), erosione nelle zone di ingresso, cricche visibili e danni meccanici. Sono i meccanismi di danno che API RP 571 cataloga per gli scambiatori lato acqua di raffreddamento. La qualità della diagnosi dipende dalla pulizia preliminare: un tubo sporco mostra il deposito, non il metallo, e l'ispezione va pianificata dopo l'idropulizia.
Che sonda serve per ispezionare un fascio tubiero?
La sonda la detta la geometria del fascio. TEMA standardizza otto diametri esterni dei tubi e i più diffusi sono 19,05 mm (3/4") e 25,4 mm (1"): tolto lo spessore di parete, il diametro interno utile scende tipicamente sotto i 15–21 mm, e le sonde da 4 e 6 mm sono il compromesso pratico tra accessibilità, illuminazione e qualità d'immagine. Le lunghezze contano quanto i diametri: con tubi da 3.600 a 9.000 mm la lunghezza di lavoro della sonda deve coprire l'intero tubo dall'estremità di inserzione, quindi servono configurazioni da 7,5 metri o più (le sonde standard vanno da 1,5 a 7,5 m, con versioni fino a 10–15 m).
Il videoscopio misura lo spessore residuo del tubo?
No. Il videoscopio vede la superficie interna e, con le tecniche di misura stereo o a ombra, dimensiona quello che affiora: diametro e profondità locale di un pit, estensione di un'area danneggiata. Non quantifica però lo spessore di parete residuo né la perdita di metallo dal lato esterno del tubo: per quello servono gli ultrasuoni, la tecnica IRIS o le correnti indotte. Il flusso di lavoro corretto usa il videoscopio come screening diagnostico per decidere dove e con quale tecnica misurare, non come sostituto della misura.
Quali riferimenti normativi si applicano all'ispezione visiva remota?
L'esame visivo, diretto e remoto, è disciplinato da ASME BPVC Sezione V, Articolo 9, che fissa i requisiti di personale, illuminazione, procedura e documentazione; i criteri di accettazione oltre i requisiti del Codice sono oggetto di accordo tra le parti contraenti. Per le tubazioni in esercizio, API 570 stabilisce gli intervalli: per la Classe 1 misure di spessore e ispezione visiva esterna almeno ogni 5 anni o, se minore, ogni metà della vita residua calcolata; per la Classe 2 fino a 10 anni. Il criterio del minore tra i due accorcia gli intervalli proprio dove la corrosione corre di più.
Quando conviene l'ispezione videoscopica rispetto all'apertura completa?
Aprire le testate di uno scambiatore è un lavoro di ore; estrarre il fascio tubiero è un lavoro di giorni, tra gru, flange, guarnizioni e prove finali. L'ispezione videoscopica lavora in quello scarto: con le sole testate aperte permette di vedere lo stato interno dei tubi, classificare i fasci per condizione e concentrare estrazioni, misure UT/IRIS ed eventuali ritubaggi solo dove servono, ordinando i materiali in anticipo invece che a fermata iniziata. Non sostituisce l'apertura quando il danno c'è: la evita quando non serve, ed è lì che si recuperano i giorni di fermata.
